壳管式冷凝器在冷水机中的应用
来源:
广东捷邦节能 日期:2019-05-18
壳管式冷凝器是冷水机常用到的一种换热器,和壳管式蒸发器相似,壳管式冷凝器是由壳体、管板、传热管束、冷却水分配部件、冷却水及制冷剂的进出管接头等组成的一个封闭的水冷冷凝器。

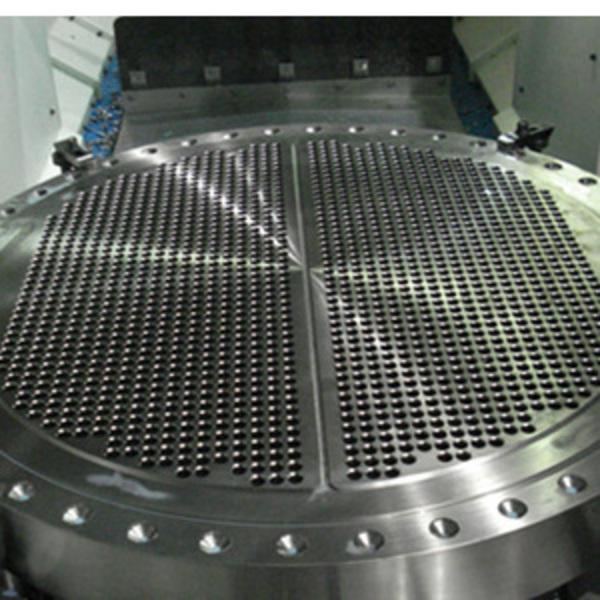

小型冷凝器的壳体可选用粗的无缝钢管。大型冷凝器的壳体则要用钢板卷焊而成。管板焊接于壳体的两端,构成一个完整的壳体。管板上加工了许多孔,传热管束穿入管孔后,两端与管板采用胀接或焊接方式相连,并要具备良好的气密性。

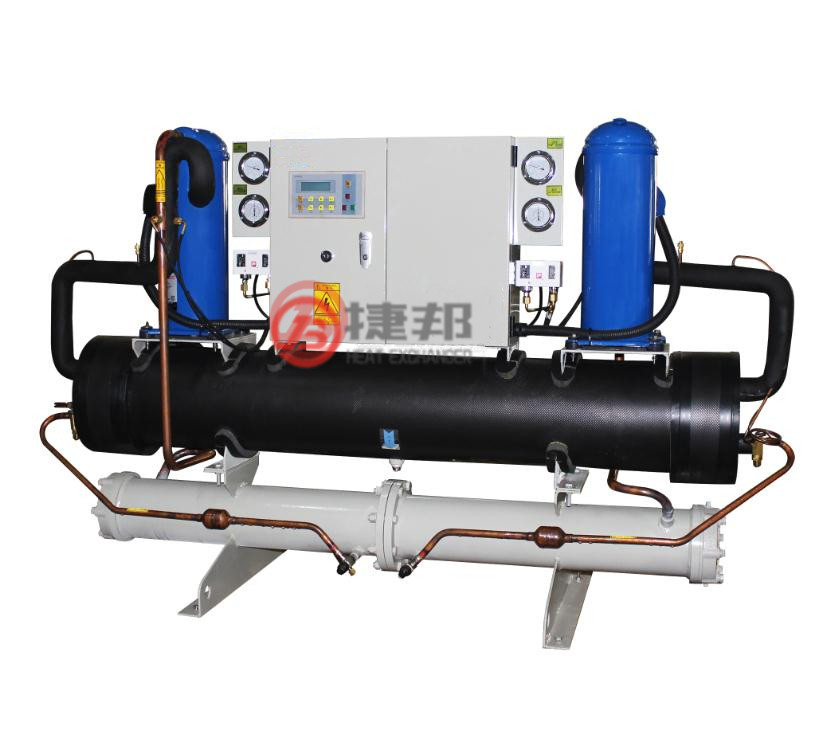

壳管式冷凝器主要应用于水冷冷水机。根据壳体和传热管束的空间方位,壳管式冷凝器可分为立式和卧式两种。但无论是哪一种型式,冷却水都是走管程,制冷剂都是走壳程的,即高温、高压制冷剂蒸气在传热管外表面冷却、凝结并汇聚到壳体的地步。之所以这样安排流程,是因为冷却水和管束之间的平均传热系数,一般都高于制冷剂蒸气冷凝的平均传热系数,冷凝就需要较大的换热面;此外,为了使高温、高压制冷剂蒸气的压力控制在一定的范围内,也需要较大的空间。
除所处空间方位不同外,立式和卧式壳管冷凝器还有一个重要区别,这就是卧式壳管冷凝器两端有水盖,水盖与壳体常以法兰形式相连,因而冷却水处于一个密闭的空间。所以卧式壳管冷凝器又叫封闭式壳管冷凝器。立式壳管冷凝器常坐落于一个集水池上,上下两端无水盖,但上端设有分水箱。冷却水经分水箱内的许多分水器分配后,进入每个传热关内,从管壁上吸热后从下端流出,落于集水池内,因此立式壳管冷凝器又称敞开式壳管冷凝器。
壳管式作为水冷换热器中的元老级产品,工作稳定可靠,目前制冷市场上生产壳管式换热器的企业大概有一百多家,专业生产壳管式换热器的有十来家。壳管式换热器适应性强,主要用在中央空调、冷冻冷藏等大型设备中。结构简单、制造容易,但是一旦出现故障影响到整个系统,必然会造成很大的损失,因此,壳管式换热器的在质量方面要求很高。
广东捷邦专业从事管壳式换热器的研发生产,拥有先进的数控加工中心、数码胀管机、全自动换热器折弯机、全自动U管弯管机、空调翅片高速冲压自动生产线、卧式数控全自动胀管机、精密空调翅片冲压模及自动焊接等加工设备,并具有压力容器D1、D2级设计制造资质,至今已累积近50项换热器相关新型专利。2017年捷邦正式成为高新技术企业,产品主要涵括:壳管式冷凝器、干式蒸发器、满液式蒸发器、海水蒸发器及冷凝器、水热交换器、油冷却器、油分离器、气液分离器等等管壳换热设备,各类产品广泛的应用于空调、热泵、低温冷冻等领域。
